220v電磁流量表接線圖

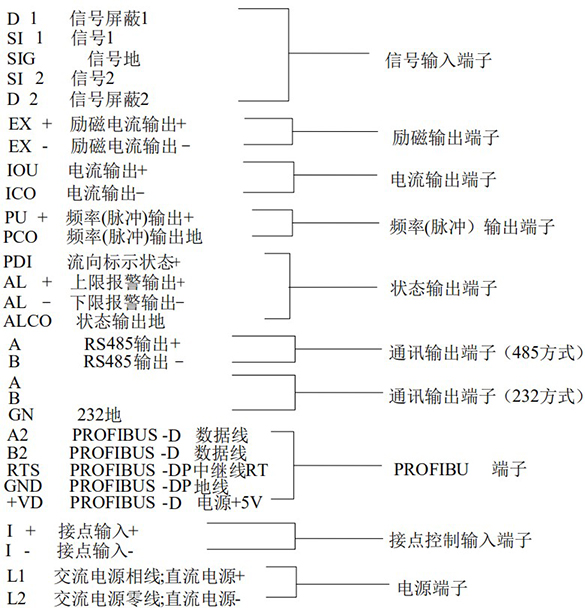

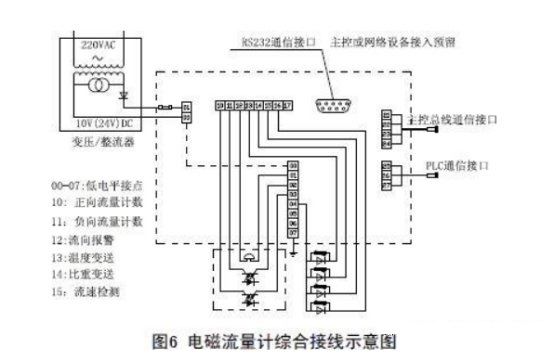

電磁流量表的接線分為兩個部分,內部接線與外部接線,內部接線一般為5根線,傳感器與轉換放大器的連接。XY,ACB,即礪磁線圈接線二根,XY,電*接線 ACB,二根為電*接線AB,一根為接地C。外部接線一般為電源接入端。二線,信號輸出線:六根,一般為4-20MA輸出線二根,RS232通訊線二根,RS485通訊線二根。筒體上還有接地端子線。購買產品安裝時一般只要打開表蓋按說明書進行外部接線即可,不復雜。但如果管道是全塑管不導電時,則要妥善做好接地,以免出現流量不準或漂移現象。
電磁流量表已經成為工業(yè)企業(yè)液體介質測量的*選流量計之一,只有液體有一定的導電率,我們便可以選擇它來作為計量工具,對于水,污水,硫酸,氨水等導電液體應用*多。電磁流量表供電方式有哪些:目前主要有:220V,24V,電池供電。
220V供電電磁流量表目前應用*多,一般工業(yè)現場都有220V的電源,流量計只要按照要求進行安裝,通上電便可進行工作。220V供電電磁流量表可以做成一體式也可以做成分體式。
24V供電電磁流量表主要用于工業(yè)現場不允許使用交流電或從安全方面考慮采用低壓直流電的場所,或是配流量積算儀由積算儀給電磁流量表進行供電,只能選擇24V磁翻板液位計
電池供電電磁流量表目前應用不是太多,主要針對一些現場沒有任何電源的情況下采用。同時也有故障報警功能,上下流量設置并報警功能,正反相流量進行切換功能。但它的價格要比同產品要高出很多。電磁流量表除了供電方式有著多樣性之外,其內在功能也很強大,可以用于測量液體介質的流速,可以測量介質的正向流量和反相流量,可以測量瞬時流量和累積流量。

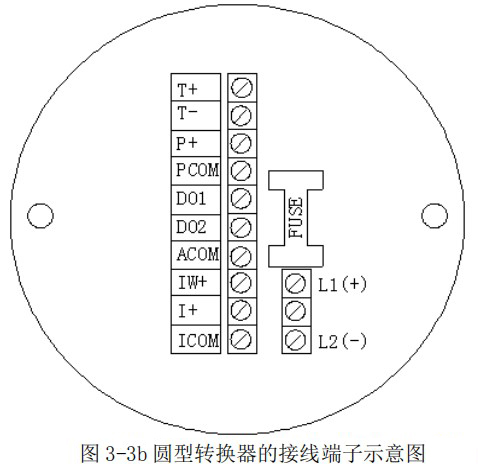

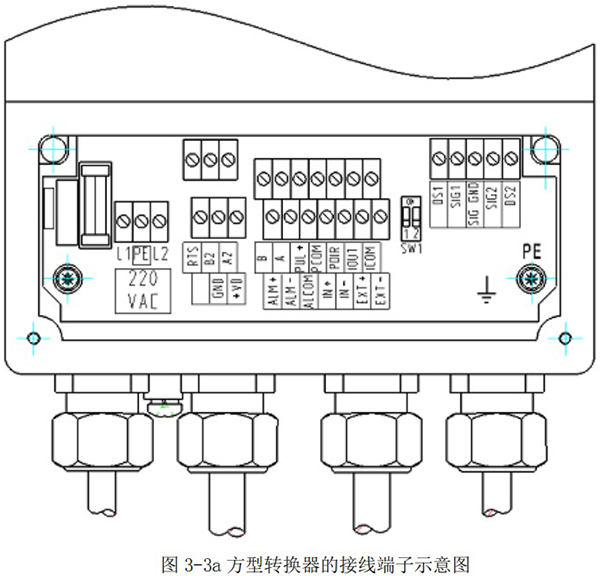

電磁流量表有直流24V供電和AC220V供電,按照電磁流量表供電電源要求在表頭內接線端子接線就可以。
